紅外熱像儀在工業監控行業的解決方案

日期： 2021-01-20 10:04:21.0

瀏覽次數： 51372

一、紅外熱像儀的簡介

紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖像反映到紅外探測器的光敏元件上，從而獲得紅外熱圖像，這種熱圖像與物體表面的熱分布場相對應。通俗地講紅外熱成像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢姷臒釄D像。熱圖像上面的不同顏色代表被測物體的不同溫度。紅外熱成像儀最早應用于軍方，用于軍事目的。直到二十世紀60年代，紅外熱成像儀才被廣泛應用于非軍事領域，逐漸被各行各業所應用。

紅外熱像儀

紅外熱成像儀的優勢是很明顯的：采用先進的非接觸式紅外探測技術，快速、準確、方便、直觀地顯示被測物體表面溫度場的分布，測量出物體的表面溫度。不需要直接接觸被測物體的表面，就能快速測試物體表面溫度讀數，并能可靠地測量熱的、危險的或難以接觸的物體表面溫度。紅外熱像儀測量速度非?？欤梢灾庇^、連續地測試物體表面的溫度變化。

二、紅外熱成像在線監控技術在電子工業的重要性

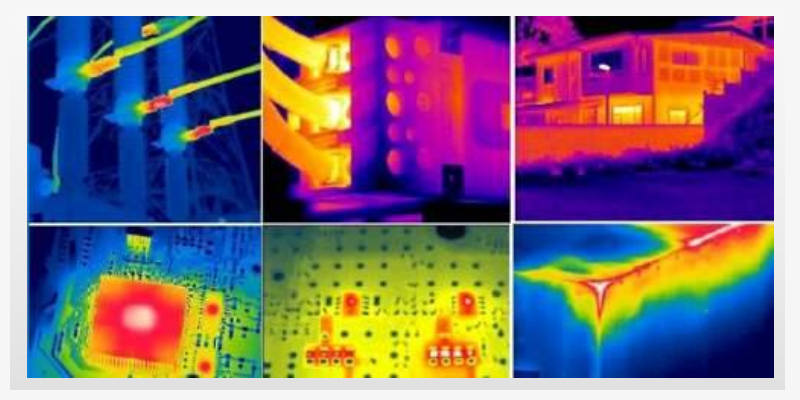

比起接觸式測溫方法，紅外測溫有著響應時間快、非接觸、使用安全及使用壽命長等優點。可對電路整體發熱成像。相對于紅外點溫儀檢測，紅外熱像儀對設計電路零件的整體全面檢測，可以直觀地看到整塊電路板的熱分布。這樣可以在設計時加以全面了解，從而做出相宜的改善。

維修場合，熱像儀往往無須線路圖即可快速定位板內短路/斷路點在何處，以便進一步處理。在電子熱學工程上，可無須接觸，無須斷電，通過紅外線熱像儀捕捉熱圖像，同時紅外分析軟件進行詳細的熱力分析。

紅外熱像儀

三：紅外熱成像儀在電子工業檢測的特點

可隨時監測，不接觸、不停電、不取樣、不解體。

可實現快速掃描成像，圖像顯示快捷、靈敏、形象、直觀，監測效率高，勞動強度低。

采用被動式檢測，不影響目標電路板工作狀態，簡單方便。

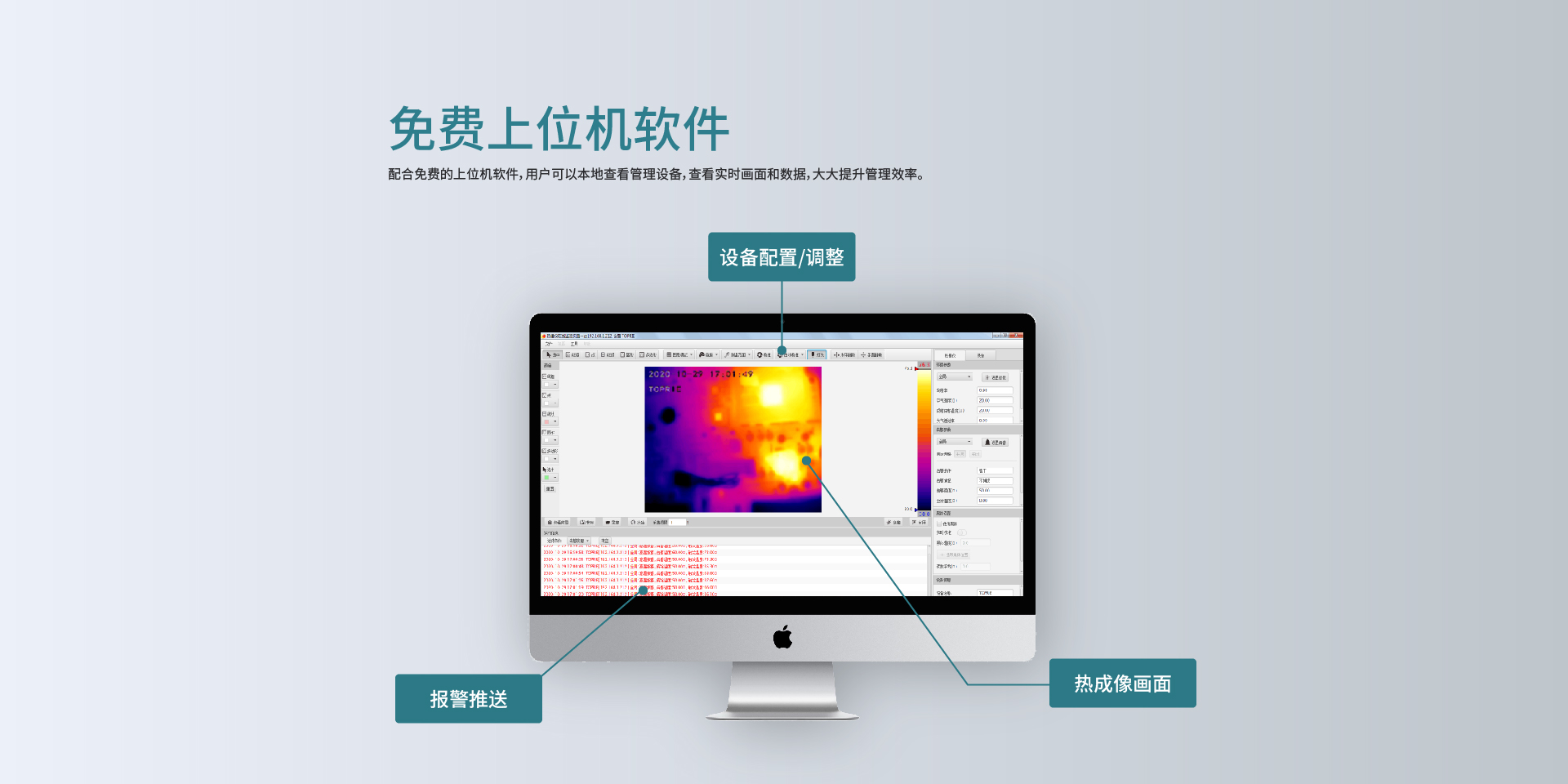

方便計算機分析，容易實現智能化管理。

紅外診斷使用面廣，效益、投資比高。

紅外檢測有利于實現電子電路集成的狀態管理。

紅外在線監測不需要元器件詳細的資料圖，檢測人員不僅不需要具有很強的專業技能，也不需要對電路進行深入分析，就能快速準確的判斷出現故障的元器件或者電路回路，而且可以根據制定的紅外故障標準及時診斷出隱患故障，因而能夠有效避免電子設備的突然故障。

操作簡單方便、安全性高，在帶電檢測的場合，紅外檢測不僅安全方便，而且對檢測條件和環境要求也不高。
